磁力攀爬車平臺HS-C32產品說明書

一、產品概述

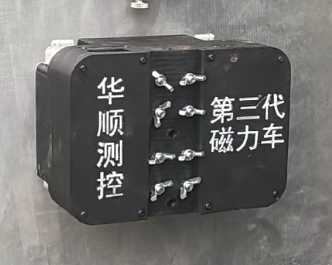

本智能磁力攀爬車HS-C32，是公司第三代產品，不畏懼鐵銹鋼屑吸附，為金屬立面、管道專用輕量化巡檢作業平臺，采用3D打印輕量化機身、可調磁力吸附結構與無線搖桿遙控系統，支持多角度、多速度更穩定履帶攀爬，自帶多重安全保護與設備拓展接口，單手即可高效操作，廣泛適用于工業鋼結構、管道檢測、高空運維等場景。

二、產品核心規格參數

整機尺寸與重量

外形尺寸：200mm（長）×160mm（寬）×180mm（高）
整機重量：1.8kg
整機外觀簡約規整，采用全內置信號線布局，無外露線材，杜絕拉扯、磨損、磕碰損壞，結構整潔耐用，機身小巧輕便，適配狹小及復雜高空作業環境。

1、機身材質性能

機身采用Q235碳鋼材質，板材厚度≥0.4mm，整體抗拉強度≥150N，結構剛性強、抗形變、耐磨損，可長期穩定適配高頻高空作業，設備穩定性與使用壽命優異。

2、供電與續航

標配24V 3A直流動力電池，滿電連續工作時長可達5小時。電池支持充電/換電雙模式，可整機直充或快速更換備用電池，支持不間斷作業；設備配備外置電源一鍵開關，可靈活切換內外供電模式，適配長時作業場景。

三、行走與作業性能

1、雙履帶驅動系統

設備采用雙輪履帶式驅動，貼合性、抓地力優異，行走穩定不打滑。通過性強悍，可平穩通過30mm高度焊縫，適配不平整鋼結構工況。適配基材：≥0.3mm厚度鋼制平面；適配管道：管徑≥100mm，支持軸向、螺旋環向兩種管道運行方式，可在垂直、傾斜金屬面及管道穩定攀爬作業。

2、平穩轉向與動態運行

設備支持運行中實時轉向，轉向平順無抖動、無跑偏，作業連續性強。可自定義運行軌跡，支持純直線運行、自定義偏轉角度運行，軌跡精準可控，滿足精細化標準化作業要求。

3、高低速巡航功能

設備調速范圍0-8m/min，無級調速、高低速巡航可一鍵切換，低速精準對位、高速高效巡檢。整機工作溫區-20℃~+60℃，高低溫復雜工況均可穩定運行，環境適應性極強。

四、可調磁力吸附系統

本機搭載無級可調磁力吸附系統，可根據作業面平整度、負載靈活調節磁力大小，解決固定強磁難移動、磁力不足易脫落問題。搭配高強度機身結構，吸附穩固，杜絕高空打滑、墜落風險，作業安全可靠。

五、遙控器配置與操控說明

1、遙控器硬件參數

遙控器尺寸：180mm（長）×40mm（寬）×35mm（高），人體工學小巧機身，支持單手全程操作，無線無極搖桿操控，響應靈敏、手感順滑，零基礎可快速上手。

2、實時狀態可視化監測

系統具備全方位狀態監測與安全防護：車身自帶獨立電量顯示，遙控器實時顯示車機電量、遙控電量、信號強度，帶聲音報警功能。內置低電量保護、丟信號保護，異常斷連、低電量自動停機鎖定，杜絕失控風險。無線通訊性能優異，常規工況遙控距離可達1000m，斷連重啟0.1s極速自動重連，所有設備工況均有圖標可視化顯示，狀態一目了然。

六、特色拓展功能

1、一鍵伸縮升降機構：一鍵自動伸縮，適配不同作業間距，自動化程度高，作業便捷高效。

2、外置電源一鍵控制：獨立按鍵控制24V3A外置電源通斷，可拓展長時間連續作業。

3、全狀態圖標可視化：電源、伸縮、磁力檔位、速度、信號等狀態圖標實時顯示，直觀清晰。

4、多功能拓展接口：機身預留3個1/4寸標準螺栓接口，可搭載視頻相機、測距儀、測厚儀、磁記憶、漏磁檢測等設備，適配拍攝、測距、測厚、探傷等多種工業檢測場景，一機多用。

七、產品優勢（銷售賣點）

1、安全穩固：Q235高強度機身+可調磁力吸附，高空作業防脫落、防打滑；

2、單手極簡操作專用單手搖桿遙控，全功能一鍵操控，無需多人配合；

3、全工況適配0-8m/min無級調速、角度可調、動態轉向，-20℃~+60℃寬溫作業；

4、續航方案靈活5小時長續航，支持換電/充電/外置電源多模式供電；

5、多重安全防護低電量、丟信號自動保護停機，遙控聲光預警，杜絕失控；

6、耐用整潔機身簡約外觀，全內置信號線，抗損耐磕碰；

7、遠距離穩定通訊1000m遙控距離，0.1s極速重連，信號穩定；

8、輕量化便攜整機1.8kg，部署搬運輕松便捷；

9、管道適配廣≥100mm管徑通用，支持軸向、環向螺旋運行；

10、強越障通過性可平穩通過30mm焊縫凸起，適配粗糙鋼結構面；

11、專業拓展性強可搭載各類檢測、拍攝、測距、測厚、探傷設備，適配工業精密檢測。

八、適用場景

適用于0.3mm以上鋼制平面、100mm及以上金屬管道場景，廣泛用于鋼結構巡檢、外壁檢測、管道探傷、壁厚測量、高空幕墻維護、工程對位等作業，可搭載各類檢測設備完成一體化采集、測量、探傷工作，適配工業高低溫、粗糙焊縫、遠距離高空復雜工況。

九、產品裝箱單

本機出廠配置齊全，開箱即用，裝箱明細如下：

1、磁力攀爬車主機：1臺

2、專用電源適配器：1個

3、產品資料套裝：說明書、合格證、保修卡各1份

4、定制收納手提箱：1臺

5、安全繩掛鉤：1個

十、售后質保服務

本店提供完善售后保障，降低客戶施工顧慮：

1、整機一年質保服務

整機享受1年免費質保，質保期內非人為、非違規損壞均可免費維修、更換配件。

2、備用機支持服務

施工高峰期、設備返廠維修期間，可提供備用機支持，最大程度保障工期進度。

全程提供技術對接、操作指導、設備調試、售后答疑服務，購機全程無憂。
